自動三通溜子簡介
FC系列自動三通溜子（又名分料閥）廣泛適用于建材、冶金、礦山、輕工、糧食等行業。作為固體晶粒、粉狀物料輸送系統中改變物料流向的理想設備。
自動三通溜子結構特點
該自動三通溜子采用優質鋼板焊接而成，具有輕巧耐磨，開位指示明確，切換方便，操作靈活等特點。且能與微機聯網，實現自動控制，遠程控制中央集中控制；很好地服務現代化生產。
自動三通溜子性能參數
| 工作壓力 | 適用溫度 | 適用介質 |
| 0.01MPa | ≤300℃ | 晶粒、顆粒、粉狀物料等 |

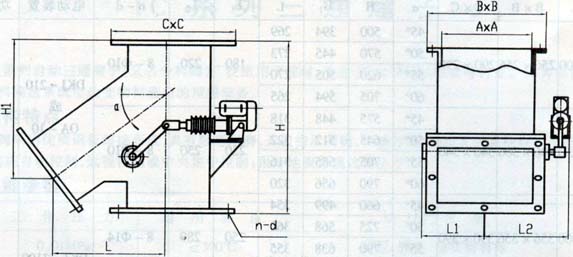

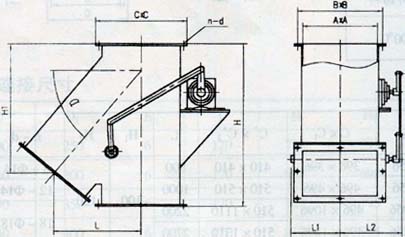

一、ZF-Ⅰ自動側三通溜子
ZFC-Ⅰ外形尺寸表
注：訂貨時請寫出完整的規格型號，并注明“α”角度。

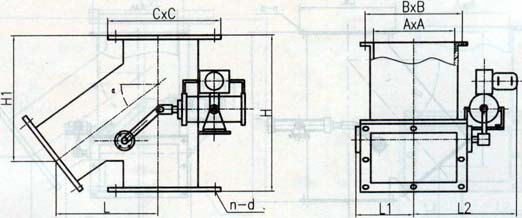

二、DFC電動側三通溜子：
DFC-Ⅰ外形尺寸表
注：訂貨時請寫出完整的規格型號，并注明“α”角度。

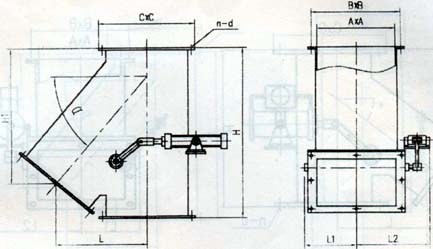

三、氣動側三通溜子：

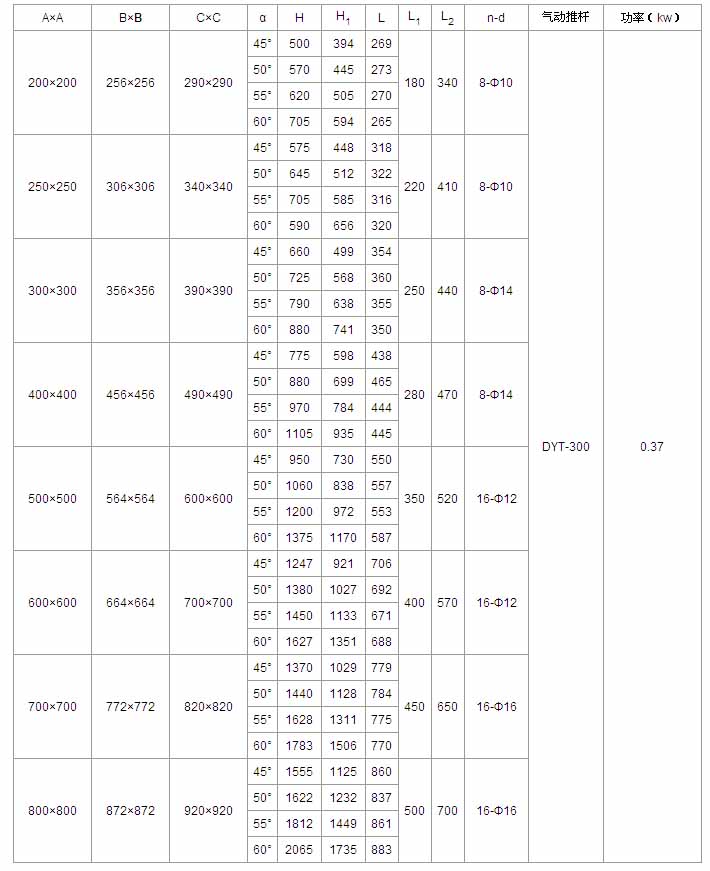

QFC-Ⅰ外形尺寸表
注：訂貨時請寫出完整的規格型號，并注明“α”角度。
四、電液動側三通溜子：

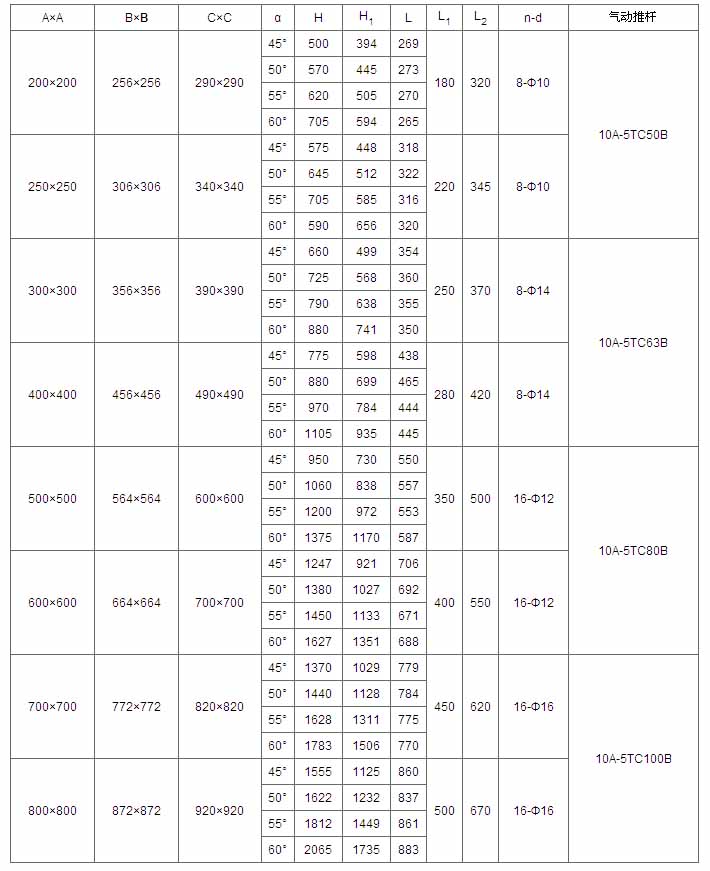

YFC-Ⅰ外形尺寸表
注：訂貨時請寫出完整的規格型號，并注明“α”角度。

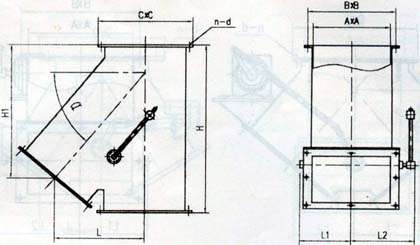

五、SFC-Ⅰ手動側三通溜子：

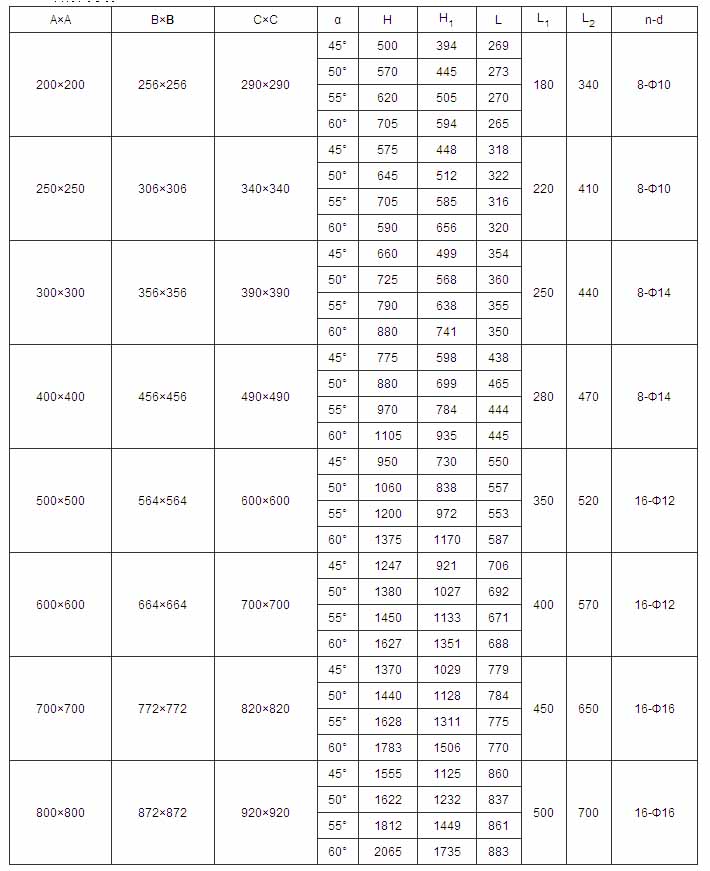

SFC-Ⅰ外形尺寸表
注：訂貨時請寫出完整的規格型號，并注明“α”角度。

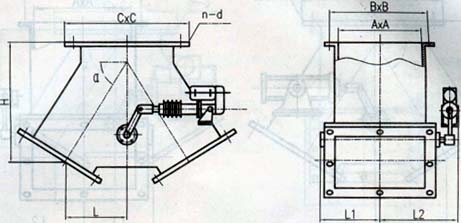

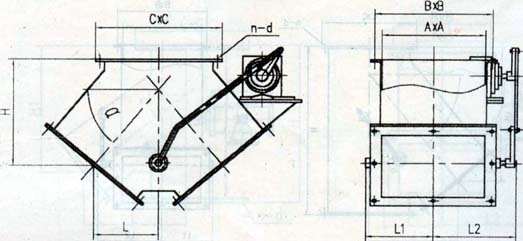

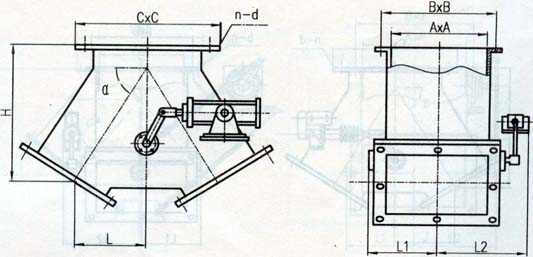

六、ZFC-Ⅱ自動正三通溜子：
ZFC-Ⅱ外形尺寸表
| A×A | B×B | C×C | α | H | L | L1 | L2 | n-d | 電動裝置 | 功率 |
| 200×200 | 256×256 | 290×290 | 45° | 267 | 177 | 180 | 220 | 8-Ф10 | DKJ-210 或 OA-10 | 0.025 |
| 50° | 282 | 174 | ||||||||
| 55° | 299 | 161 | ||||||||
| 60° | 352 | 160 | ||||||||
| 250×250 | 306×306 | 340×340 | 45° | 298 | 198 | 220 | 250 | 8-Ф10 | ||
| 50° | 330 | 193 | ||||||||
| 55° | 338 | 181 | ||||||||
| 60° | 396 | 182 | ||||||||
| 300×300 | 356×356 | 390×390 | 45° | 322 | 212 | 250 | 280 | 8-Ф14 | DKJ-3100 或 AS-25 | 0.065 |
| 50° | 349 | 209 | ||||||||
| 55° | 386 | 204 | ||||||||
| 60° | 431 | 200 | ||||||||
| 400×400 | 456×456 | 490×490 | 45° | 381 | 251 | 280 | 325 | 8-Ф14 | ||
| 50° | 419 | 251 | ||||||||
| 55° | 448 | 244 | ||||||||
| 60° | 525 | 245 | ||||||||
| 500×500 | 564×564 | 600×600 | 45° | 470 | 310 | 350 | 395 | 16-Ф12 | DKJ-410 或 BS-60 | 0.16 |
| 50° | 532 | 320 | ||||||||
| 55° | 557 | 290 | ||||||||
| 60° | 644 | 300 | ||||||||
| 600×600 | 664×664 | 700×700 | 45° | 502 | 290 | 400 | 450 | 16-Ф12 | ||
| 50° | 561 | 310 | ||||||||
| 55° | 643 | 330 | ||||||||
| 60° | 738 | 340 | ||||||||
| 700×700 | 772×772 | 820×820 | 45° | 617 | 380 | 450 | 500 | 16-Ф16 | DKJ-510 或 B+RS160 | 0.25 |
| 50° | 678 | 400 | ||||||||
| 55° | 795 | 420 | ||||||||
| 60° | 937 | 442 | ||||||||
| 800×800 | 872×872 | 920×920 | 45° | 672 | 408 | 500 | 550 | 16-Ф16 | ||
| 50° | 763 | 445 | ||||||||
| 55° | 900 | 482 | ||||||||
| 60° | 1057 | 493 |
注：訂貨時請寫出完整的規格型號，并注明“α”角度。
七、DFC-Ⅱ電動正三通溜子：
DFC-Ⅱ外形尺寸表
| A×A | B×B | C×C | α | H | L | L1 | L2 | n-d | 電動裝置 | 功率 |
| 200×200 | 256×256 | 290×290 | 45° | 267 | 177 | 180 | 290 | 8-Ф10 | DTⅠA63-M | 0.06 |
| 50° | 282 | 174 | ||||||||
| 55° | 299 | 161 | ||||||||
| 60° | 352 | 160 | ||||||||
| 250×250 | 306×306 | 340×340 | 45° | 298 | 198 | 220 | 310 | 8-Ф10 | ||
| 50° | 330 | 193 | ||||||||
| 55° | 338 | 181 | ||||||||
| 60° | 396 | 182 | ||||||||
| 300×300 | 356×356 | 390×390 | 45° | 322 | 212 | 250 | 375 | 8-Ф14 | DTⅡA100-M | 0.037 |
| 50° | 349 | 209 | ||||||||
| 55° | 386 | 204 | ||||||||
| 60° | 431 | 200 | ||||||||
| 400×400 | 456×456 | 490×490 | 45° | 381 | 251 | 280 | 425 | 8-Ф14 | ||
| 50° | 419 | 251 | ||||||||
| 55° | 448 | 244 | ||||||||
| 60° | 525 | 245 | ||||||||
| 500×500 | 564×564 | 600×600 | 45° | 470 | 310 | 350 | 480 | 16-Ф12 | DTⅡA250-M | 0.55 |
| 50° | 532 | 320 | ||||||||
| 55° | 557 | 290 | ||||||||
| 60° | 644 | 300 | ||||||||
| 600×600 | 664×664 | 700×700 | 45° | 502 | 290 | 400 | 540 | 16-Ф12 | ||
| 50° | 561 | 310 | ||||||||
| 55° | 643 | 330 | ||||||||
| 60° | 738 | 340 | ||||||||
| 700×700 | 772×772 | 820×820 | 45° | 617 | 380 | 450 | 630 | 16-Ф16 | DTⅡA500-M | 0.75 |
| 50° | 678 | 400 | ||||||||
| 55° | 795 | 420 | ||||||||
| 60° | 937 | 442 | ||||||||
| 800×800 | 872×872 | 920×920 | 45° | 672 | 408 | 500 | 680 | 16-Ф16 | ||
| 50° | 763 | 445 | ||||||||
| 55° | 900 | 482 | ||||||||
| 60° | 1057 | 493 |
注：訂貨時請寫出完整的規格型號，并注明“α”角度。
八、QFC-Ⅱ氣動正三通溜子：
QFC-Ⅱ外形尺寸表
